独立的矩阵切换输出
遥控锁定功能；面板手动一键切换；傻瓜方便
前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便
预案管理和自动轮巡功能，能任意设定轮巡时间和输入输出通道设置（选配）
前面板液晶屏自动屏保功能，按键自动锁定功能
特有TCP/IP网络控制管理功能，能通过以太网控制；(选配)
具有断电现场切换记忆保护功能；特有ESD静电保护功能；特有的防雷保护电路
支持快速切换操作，操作更加快捷
支持多通道同时切换，地址设置等功能
支持信号时序重整，完美显示1920×1080P高清图像
兼容远端控制设备
安装简单，即插即用
带宽：400MHz(-3dB)满载，0～10MHz@±0.1dB，0～100MHz@±0.6dB
增益：0dB
阻抗：75Ω
支持分辨率：2048×1536
亮色度干扰(多通道对一通道串扰)：-55dB@10MHz，-40dB@100MHz
微分相位I/0S：<1.28度，3.58MHz
微分相位误差：0.1度,3.58-4.43MHz
最大传播延时：5nS(±1nS)
频率响应：少于±0.1dB-30MHz
切换速度：≤180ns
VGA输入
信号类型：VGA信号
连接器：三排15孔（VGA母头）
信号强度：1Vp-p：Y成分视频、S-video，复合视频；0.7Vp-p：VGA（电脑信号）；0.3Vp-p：R-Y与B-Y成分视频、S-video
最小电平：0.5Vp-p
最小电平：0.5Vp-p
阻抗：75Ω
回波损耗：-30Db@5MHz
VGA输出
信号类型：VGA信号
连接器：三排15孔（VGA母头）
输出电平：2.0Vp-p
阻抗：75Ω
回波损耗：-30Db@5MHz
DC偏差：最大±5mV
同步信号
输入/输出信号类型：TTL
输入电平：0～5.0Vp-p；4.0V
输出电平：TTL:5Vp-p
输入阻抗：510Ω
输出阻抗：75Ω
极性：正或负与输入一致
音频输入
信号类型：非平衡立体声/平衡立体声
音频接口：5位凤凰端子/3.5立体声
增益：0dB
频率响应：±0.05dB，20Hz～20KMz
总谐波失真噪声：0.03%@1kHz（额定电压下）
信噪比：大于90dB
音频通道分离：>90dB@1KHz
共态抑制比（CMRR）：>75dB@：20Hz～20kHz
输入阻抗：输入：>10kΩ（平衡或/非平衡接法）输出：50Ω（非平衡接法），100Ω（平衡接法）
最大电平：+19.5dBu，（平衡或非平衡连接）
音频输出
信号类型：非平衡立体声/平衡立体声
音频接口：5位凤凰端子/3.5立体声
阻抗：>50Ω
最大电平：+21dB
串行接口：RS232-C,9孔D-Sub型连接器,端口2，3，5分别直通
串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控
功耗：30～150W（视具体型号确定功耗）
温度：0℃～45℃
电源：AC100～220V，50/60Hz（产品出厂默认输入电压AC220V，其它输入电压订货时请说明）
控制方式：面板、遥控、RS232

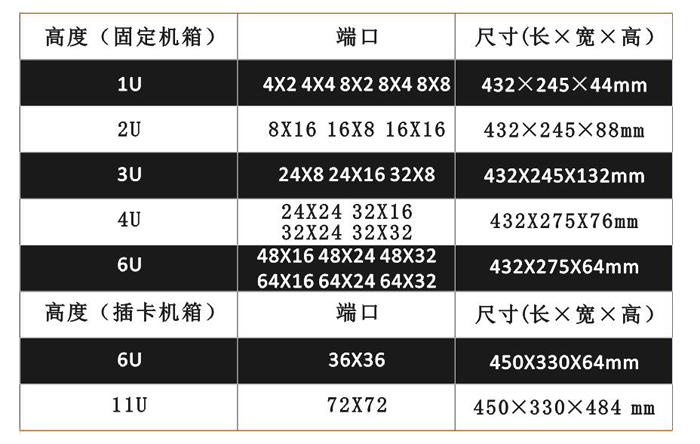

1U机箱尺寸：432×245×44mm(长×宽×高）
2U机箱尺寸：432×245×88mm(长×宽×高）
3U机箱尺寸：432×245×132mm(长×宽×高）
4U机箱尺寸：432×275×176mm(长×宽×高）
6U机箱尺寸：432×275×264mm(长×宽×高）
1U机箱含包装重量：约5.5Kg
2U机箱含包装重量：约7.0Kg
3U机箱含包装重量：约8.0Kg
4U机箱含包装重量：约10Kg
6U机箱含包装重量：约12Kg
保修期限：壹年（配件及人工）
机箱面板：铝面板氧化拉丝
遥控器：（选配）
